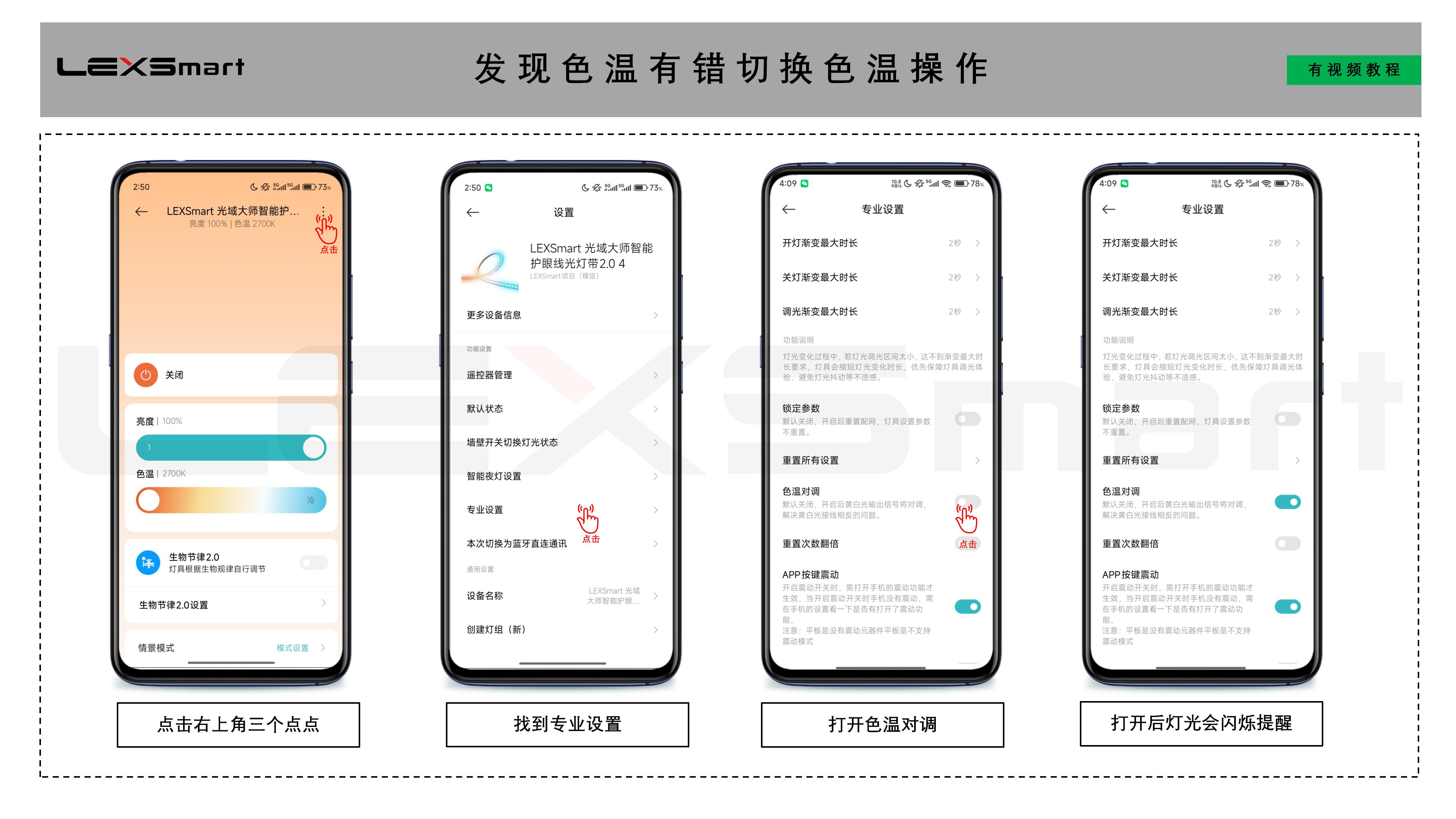

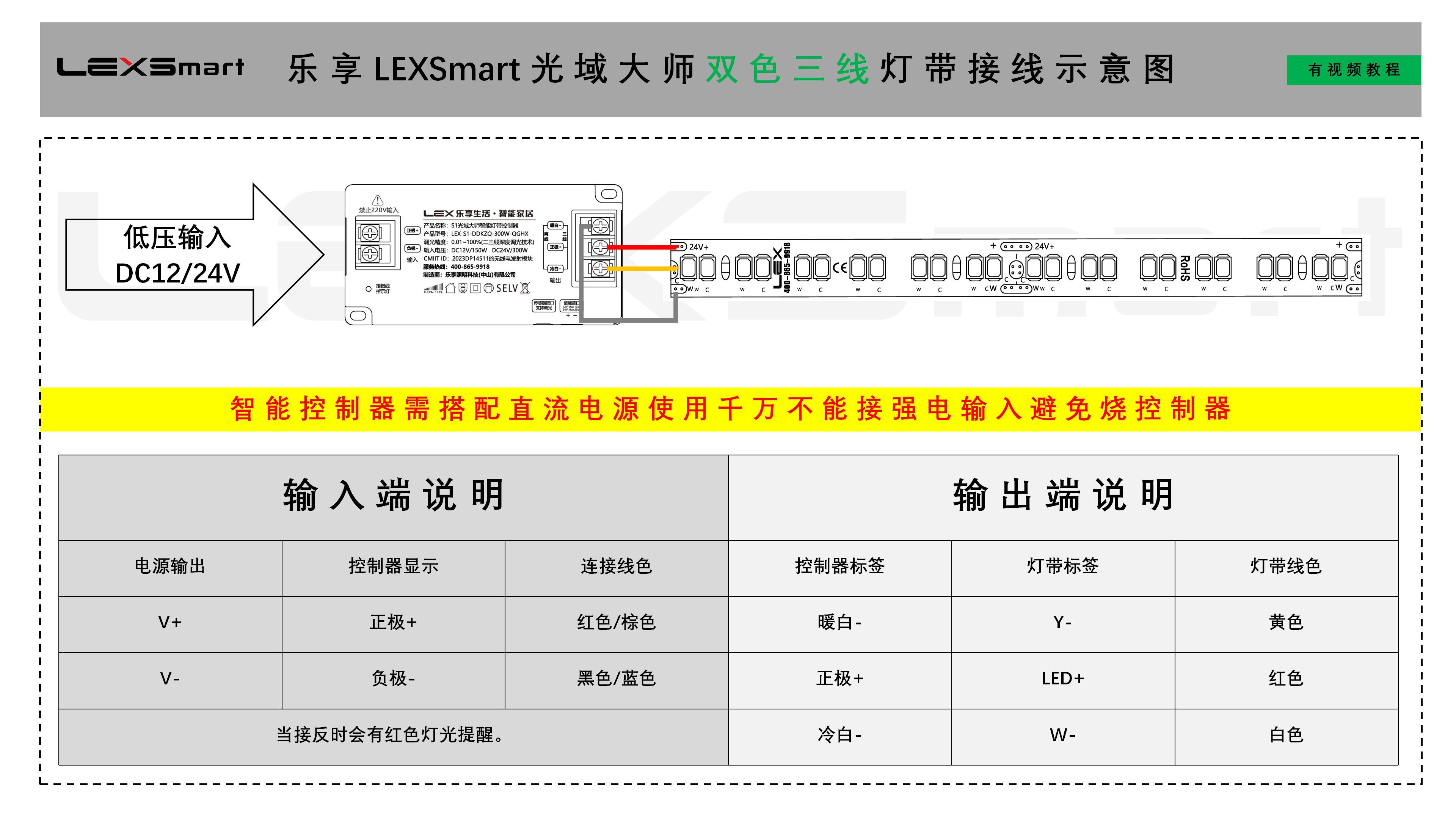

01  S1控制器双色三线灯带接线

三线灯带正极对应正极，W/对应冷白，Y或C对应暖白，常规的双色两线和三线正常恒压灯带，都可以使用色温对调功能，目前的教程是演示色温对调。

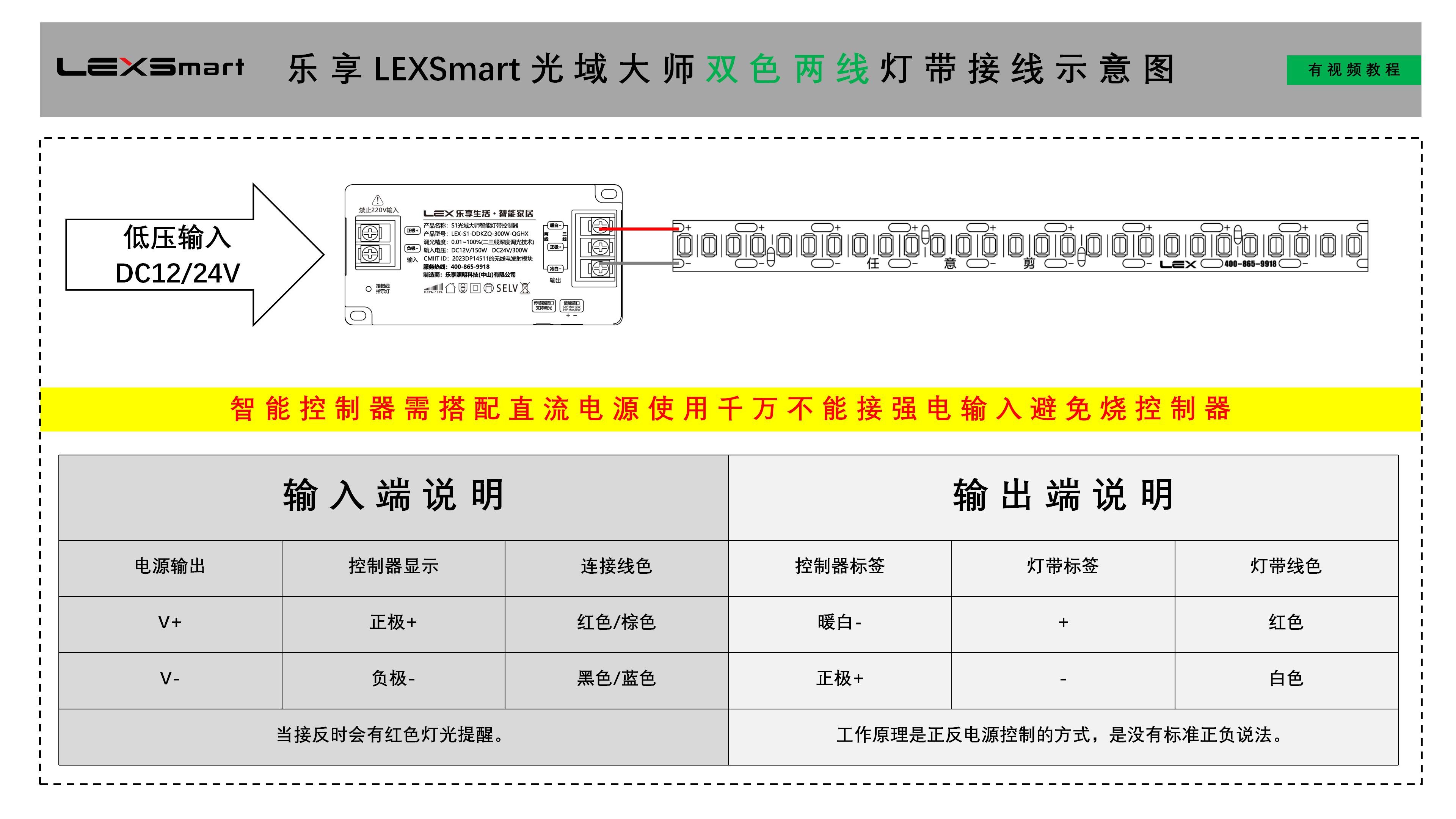

02  S1控制器双色两线灯带接线

两线对应控制器的，冷白和暖白两个端子（可不分正负）常规的双色两线和三线正常恒压灯带，都可以使用色温对调功能，目前的教程是演示色温对调。

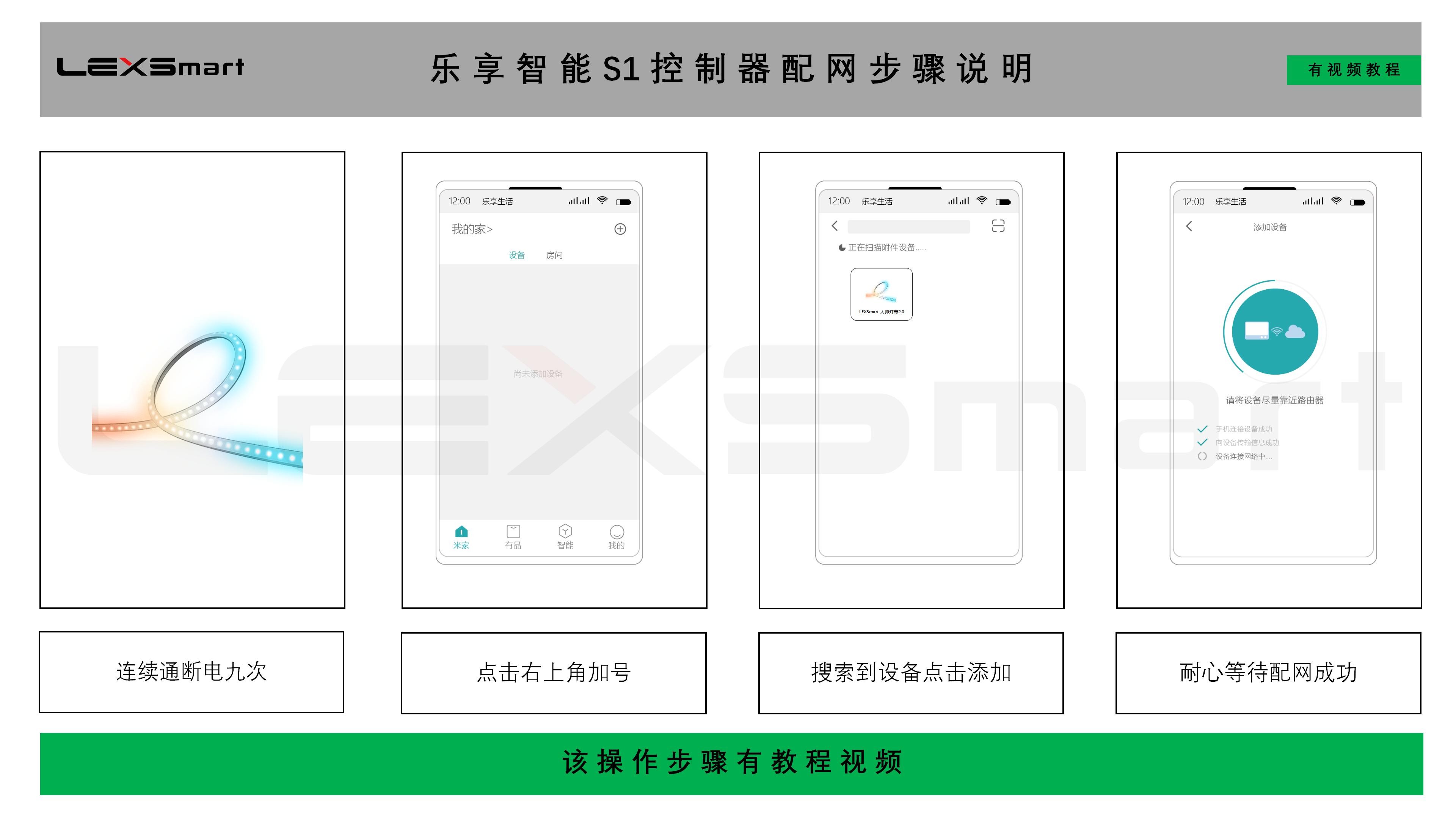

03  S1控制器配网教程

出厂默认是配网状态，设备通电太久了会退出配网（配网超时），搜索不到或需要重置设备如下视频步骤操作。

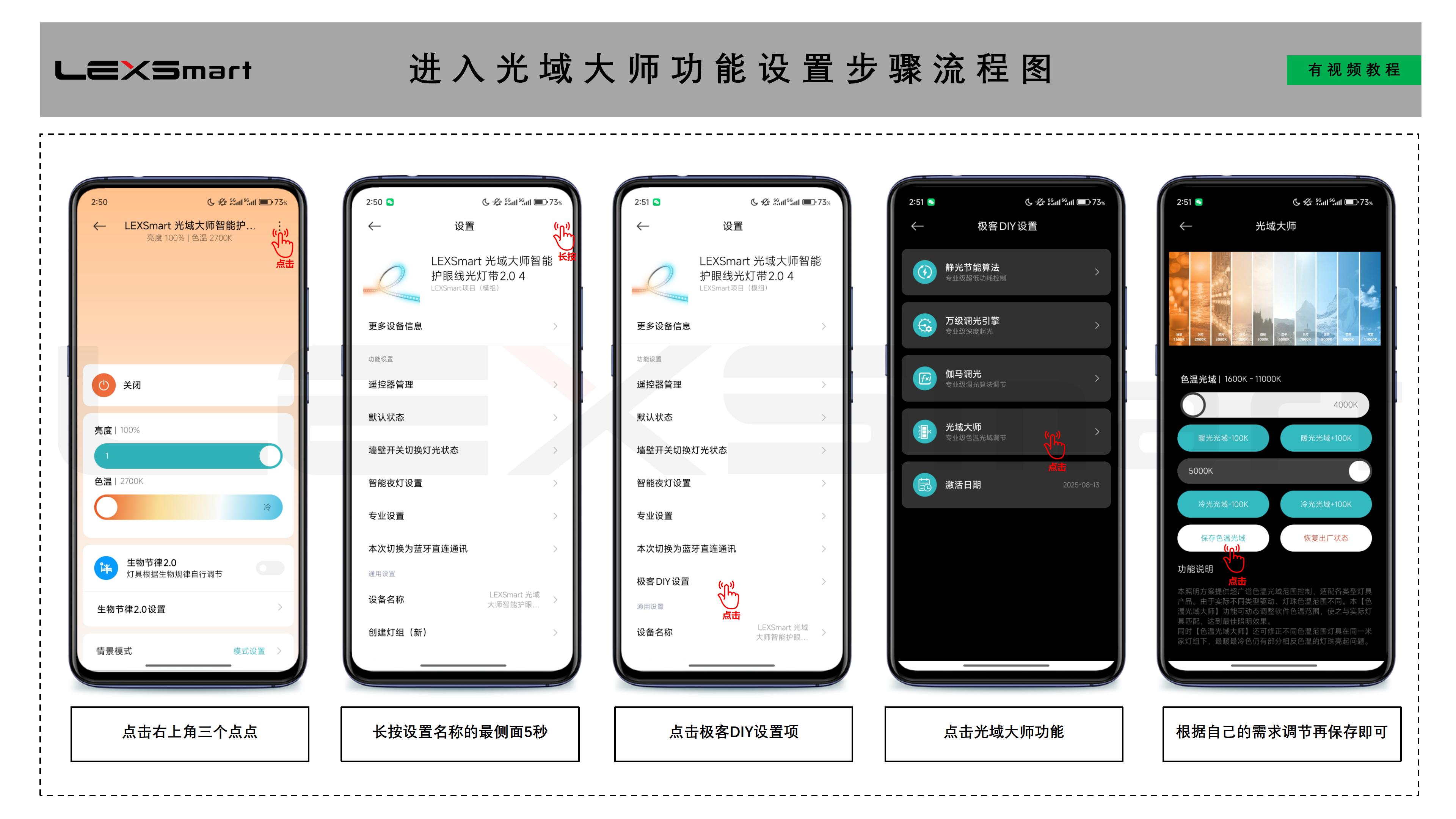

04  S1控制器霞光灯带安装与设置

乐享的霞光灯带是1600K-11000K的色温，我们的控制器默认出厂是2700K-6500K需要调一下宽色温状态，根据视频详细描述操作。

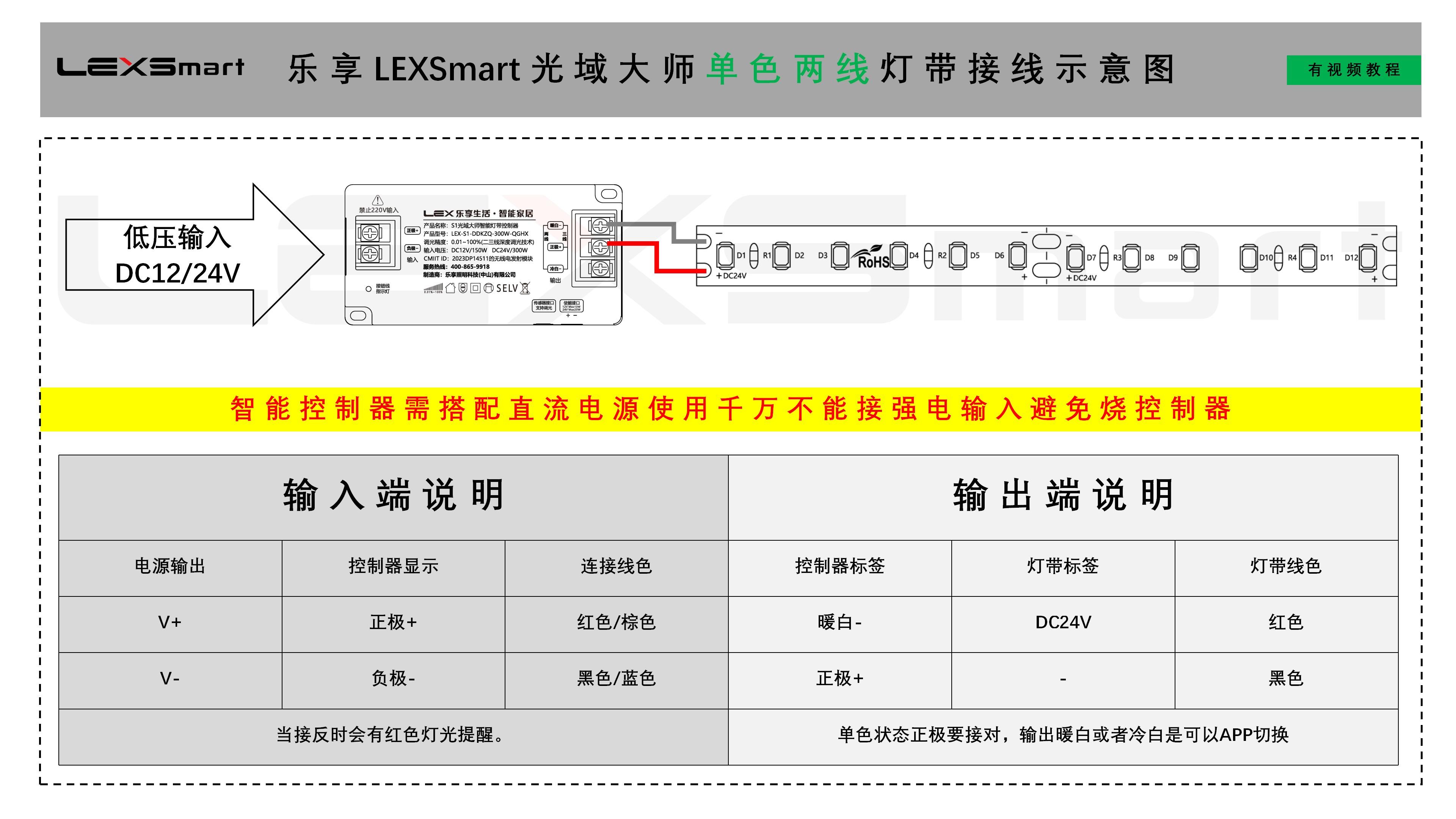

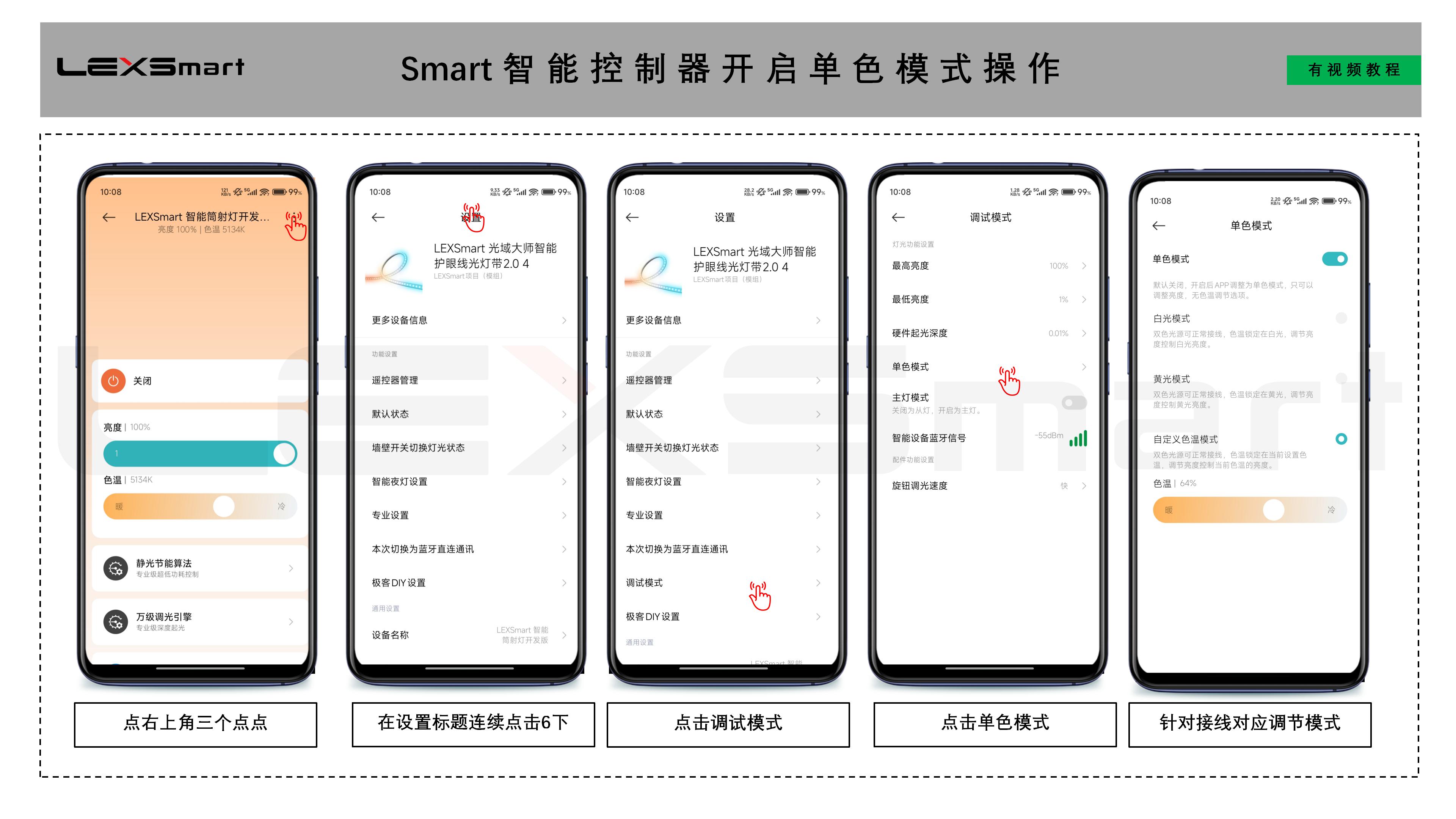

05  S1控制器单色灯带安装与调试

单色灯带正极接对即可，负极接冷白或暖白都可以可通过APP调，单色灯带需要开启单色模式软件会自动屏蔽一下问题比如语音喊，自动化调节等等会自动屏蔽。

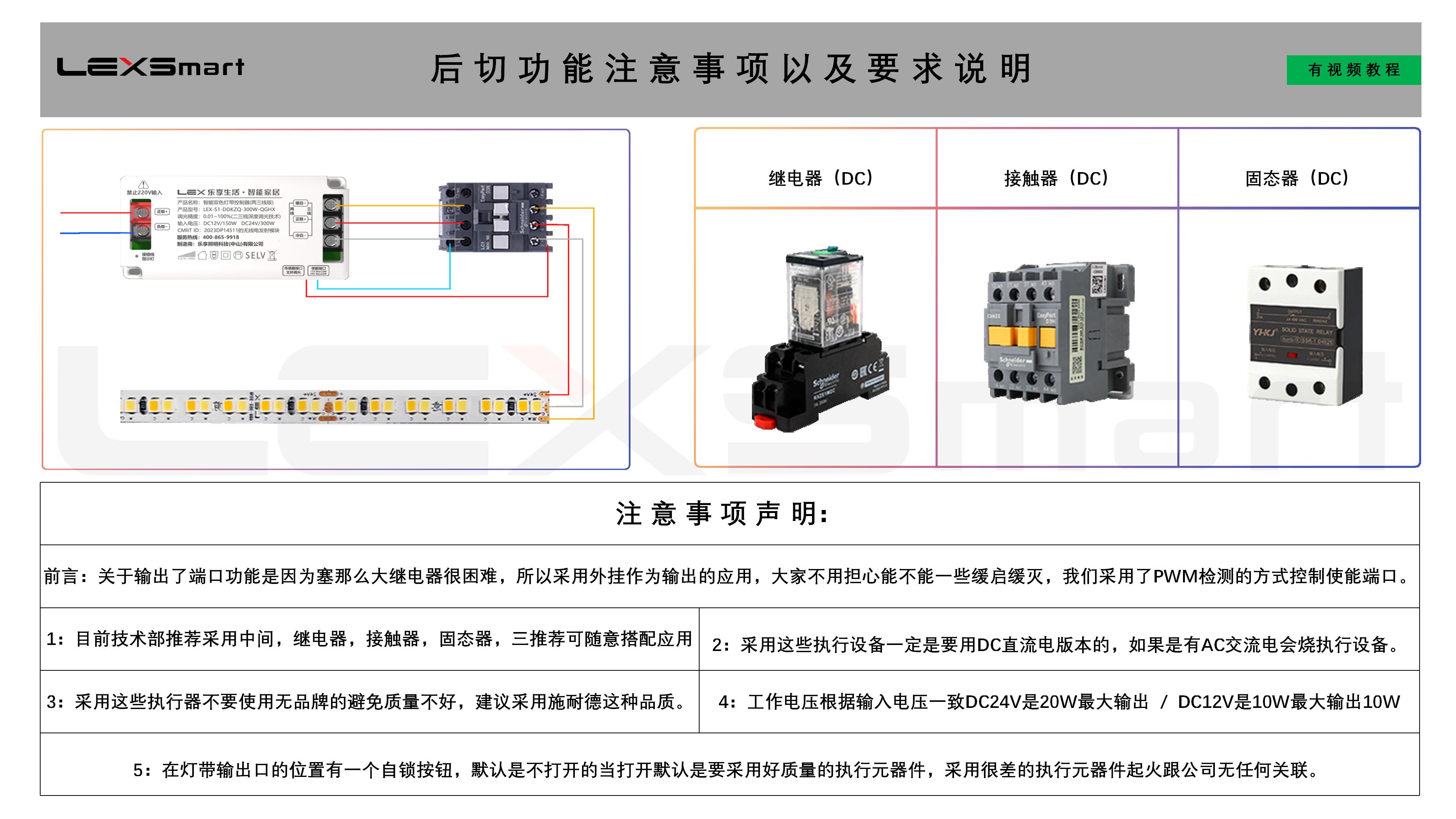

使用后切电路使能说明

前言说明：

后切绝缘功能是LEXSmart的家族设计功能，因体积问题设计成延伸版本，可外部增加对应功率大小的执行元器件。

开关说明：

在输出端口旁边有一个自锁开关，默认是关闭不让使用的避免采用比较差元器件导致起火，开启开关默认采用好一些的元器件拆用比较差的元器件导致起火跟公司没任何责任。

端口说明：

这个端口采用杜比接头，有正负的要求输出，同时电压是跟输入电压同步一致的指标。

软件说明：

默认是开启的可以使用主要是自锁开关关闭了输出通道，在软件就静光节能算法就是后切功能管理界面。

元器件说明：

后切输出采用MOS管推的管理设计，12V/10WMax，24V/20WMax的指标，执行元器件不能采用AC交流电的款式会马上起火，一定要采用DC直流的的款式作为后切的元器件。
