**上位机安装**

**一、通讯线连接**

将随机通讯线和通讯板接好，**拨码方向向右**。

![](/media/202411/20241106142314034455.png)

**二、文件配置**

解压并打开压缩包,打开驱动文件。

1. **安装驱动**

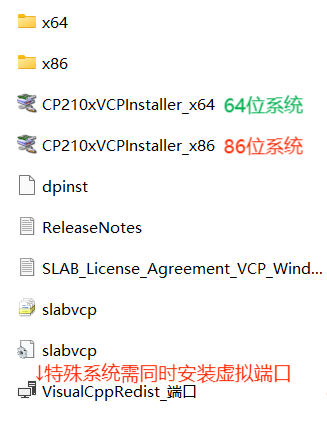

根据电脑操作系统类型，安装对应的驱动（多数电脑直接安装64位即可）

![1678974291257](/media/202411/20241106142314050704.png)

1. **COM口确定**

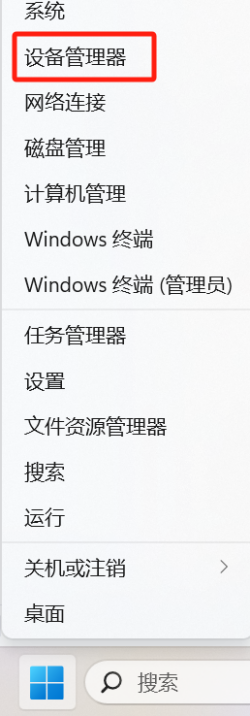

2. 右击Windows图标，打开设备管理器。

![](/media/202411/20241106142314059299.png) ![](/media/202411/20241106142314067678.png)

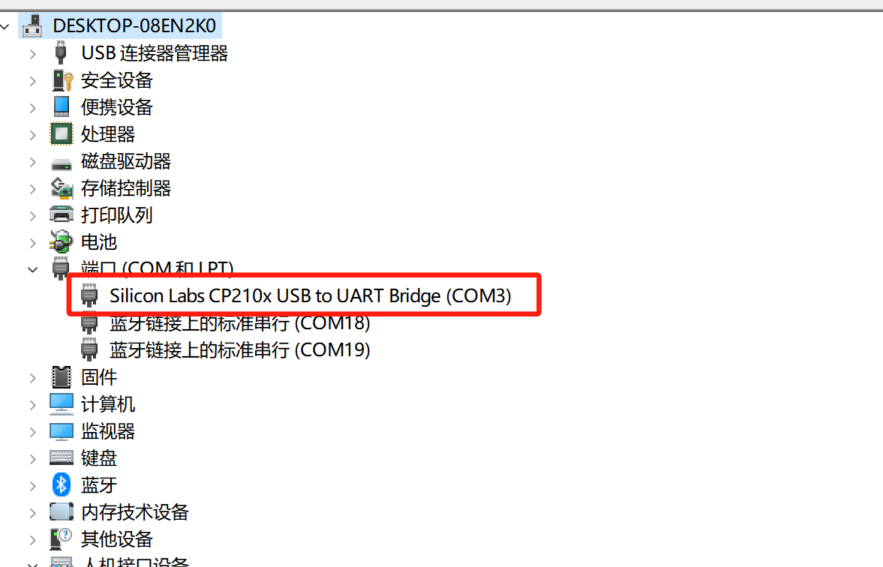

上图显示当前端口为COM3。

1. **上位机登入**

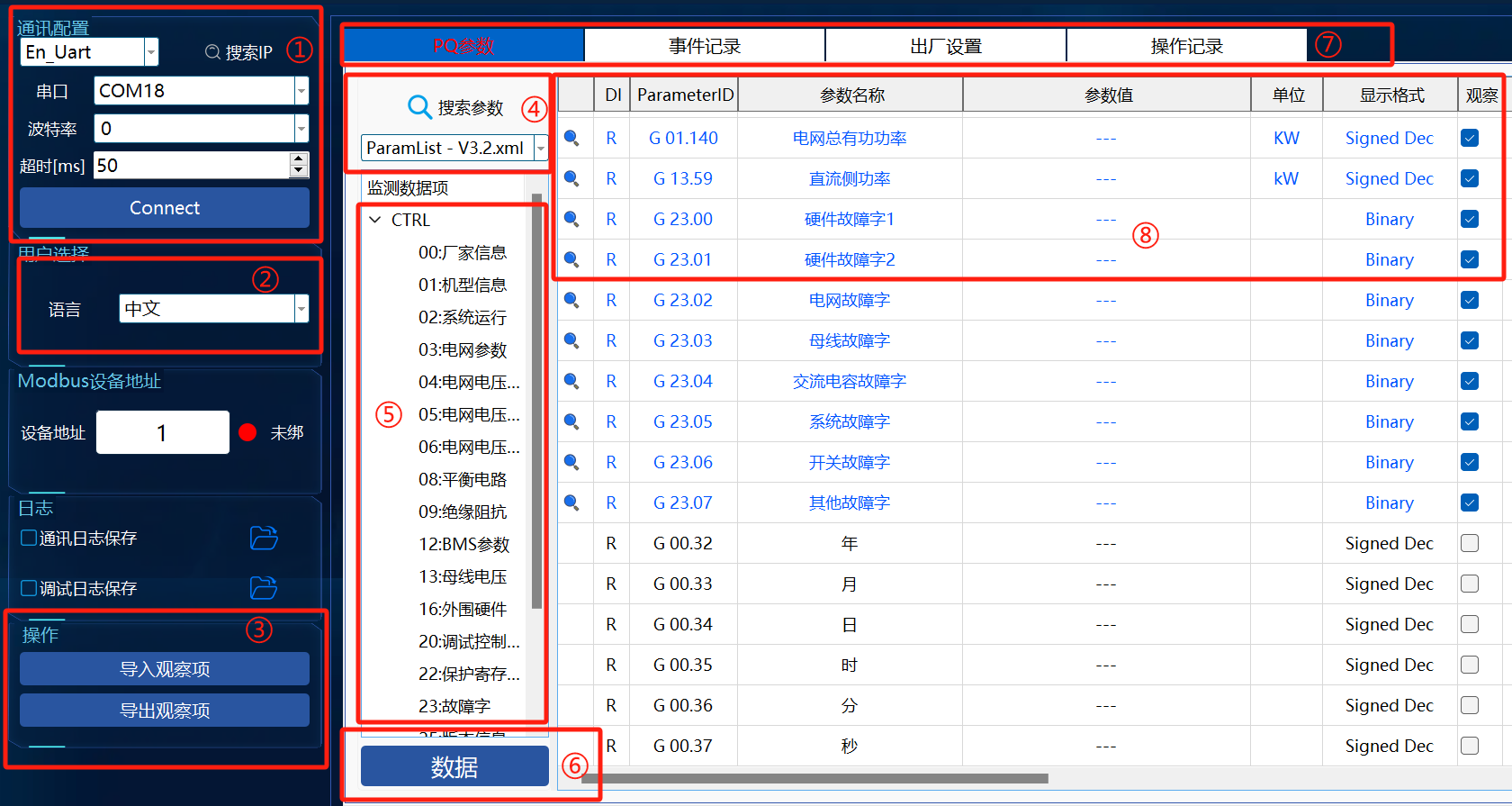

**上位机基本参数讲解**

![](/media/202411/20241106142314076608.png)

1. 通讯配置：协议选择。

![](/media/202411/20241106142314092019.png)![](/media/202411/20241106142314100780.png)![](/media/202411/20241106142314110489.png)

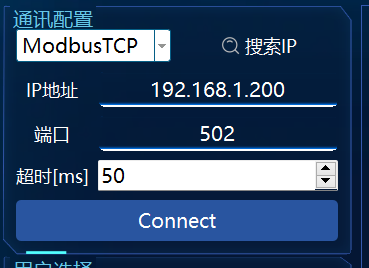

1. ModbusTCP：供EMS等其他控制软件连接协议。采用TCP协议，所以需要确定模块IP地址，通过网线直接连接电脑和设备的ETH口进行TCP通讯调试。
2. ModbusUart：供调试使用485协议。针对TCP网口通讯模块，需要用调试线连接前面板test网口通讯，串口需要选择对应串口，波特率需要选择115200，需要设置Modbus设备地址。
3. En\_Uart：供调试使用协议。针对非TCP通用版本模块，需要用调试线连接前面板test网口通讯，需要选择对应串口，波特率选择921600。

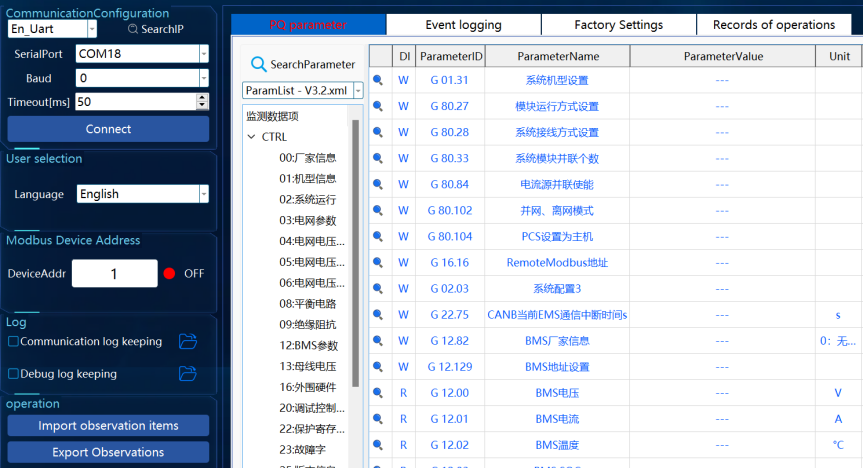

4. 可以选择界面语言
 ![](/media/202411/20241106142314117750.png)

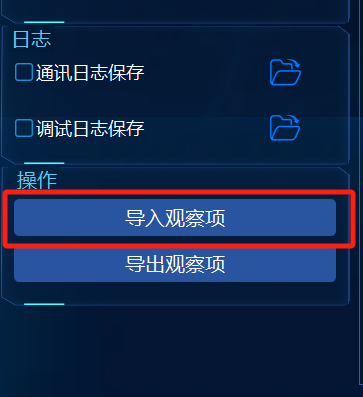

3）导入观察观察项

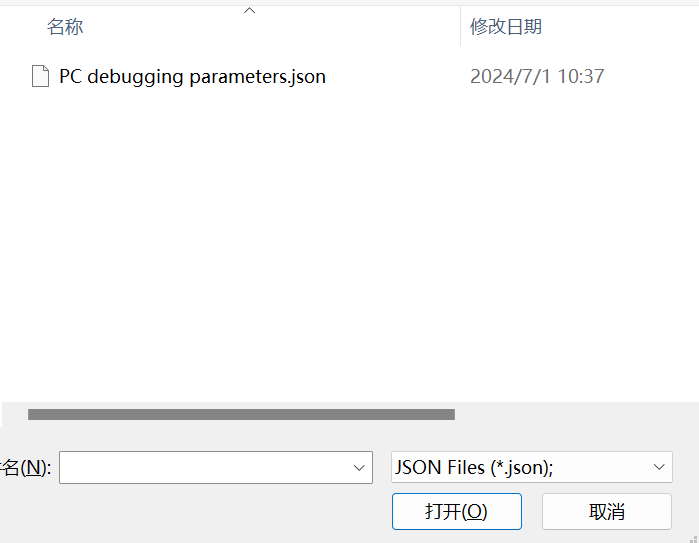

可以按导入观察项调试文档。

![](/media/202411/20241106142314125868.png)![](/media/202411/20241106142314136139.png)

1. 搜索参数：参数文件选择。

可以选择DCDC,STS,PCS等设备全系列中英文参数表。（目前正在完善中。）

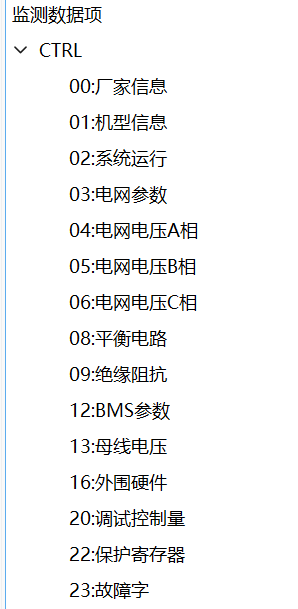

1. 监控数据项：参数菜单。

![](/media/202411/20241106142314142851.png)

1. 数据

可以导入配置数据和导出配置数据

![](/media/202411/20241106142314150293.png)

1. 菜单栏

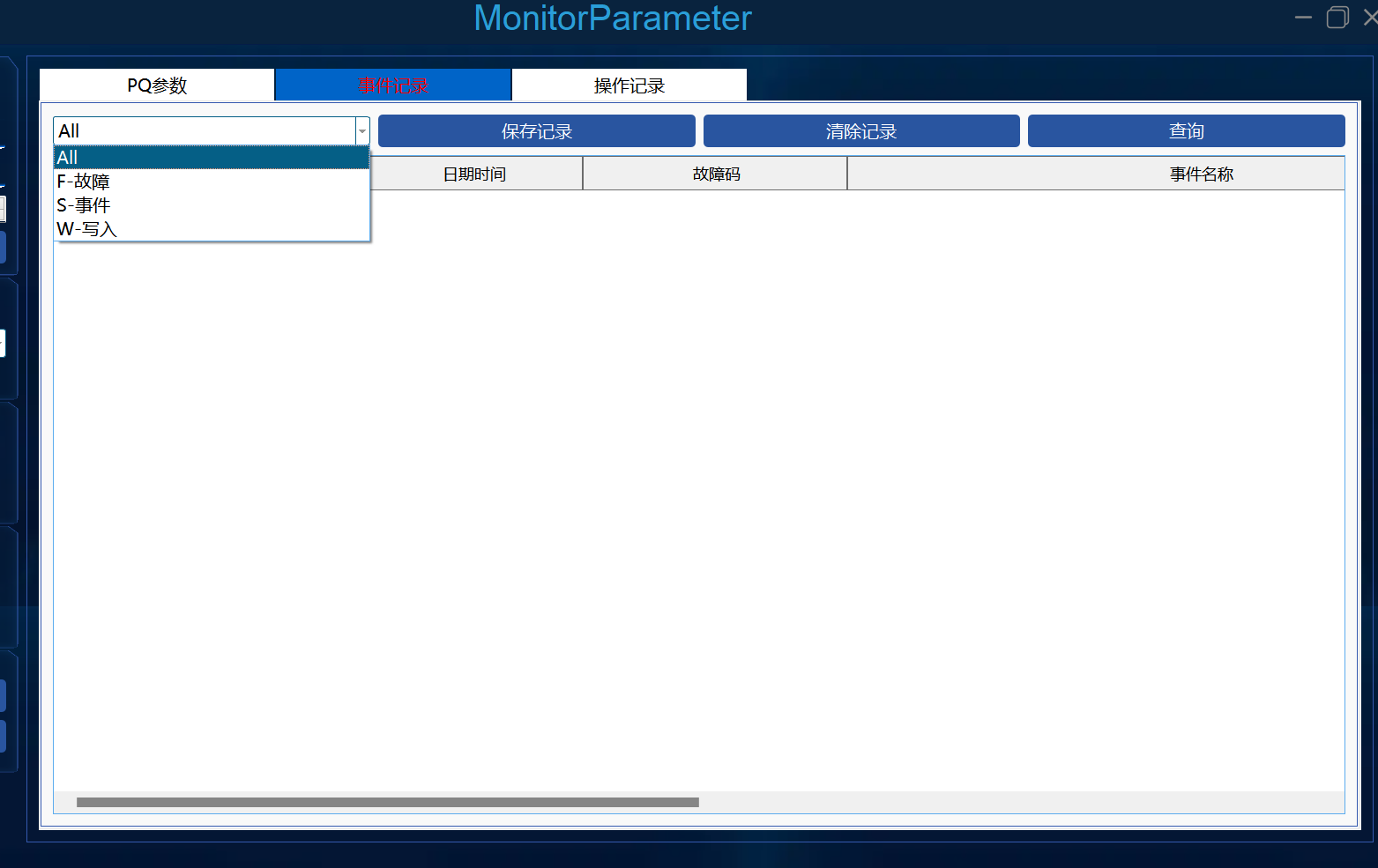

事件记录：

主要用于故障记录的发生时间和故障事件的查询。

![](/media/202411/20241106142314159250.png)

出厂设置：预留

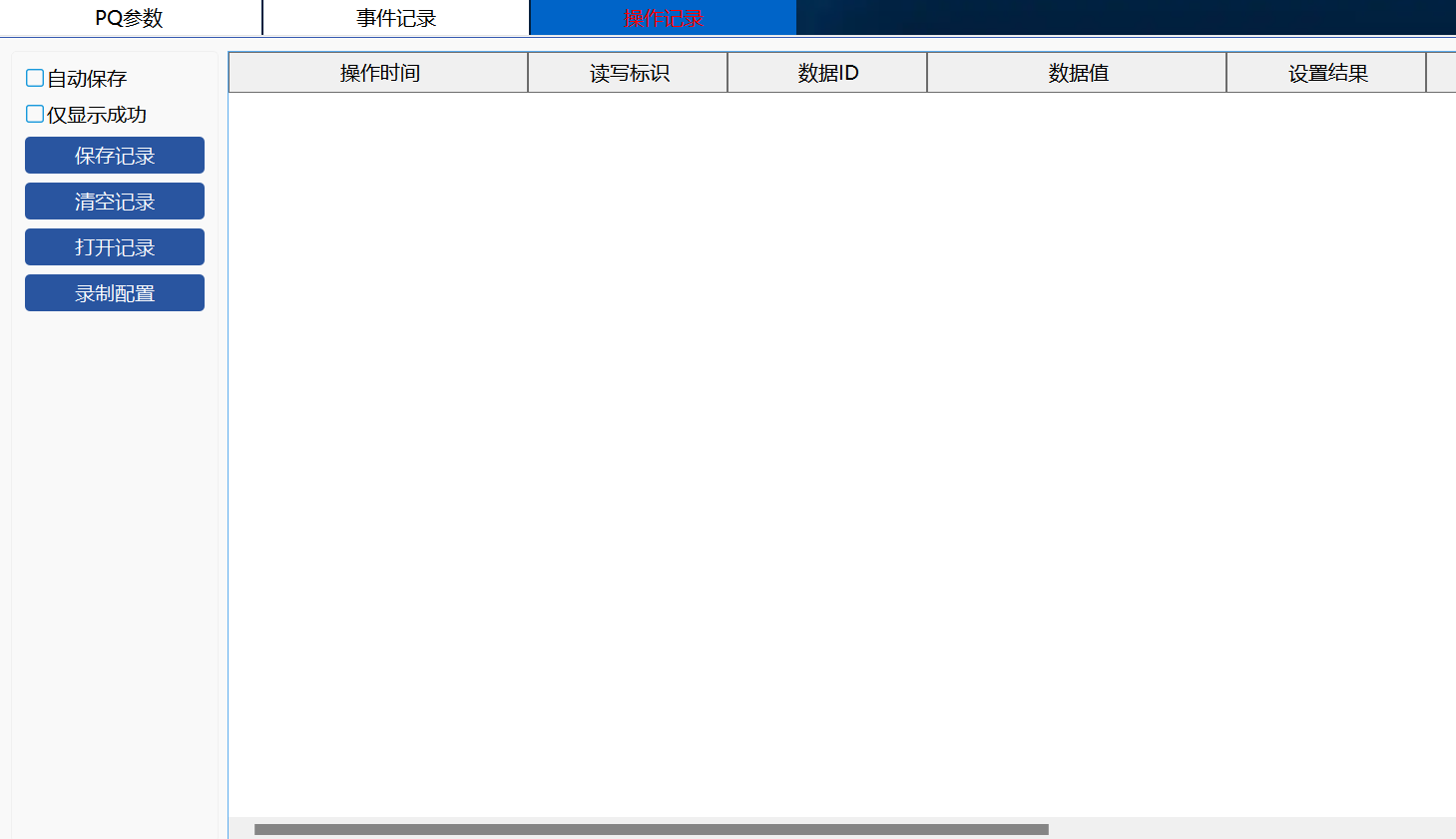

操作记录：

连上上位机后，进行的寄存器写入的所有操作记录。

![](/media/202411/20241106142314168257.png)

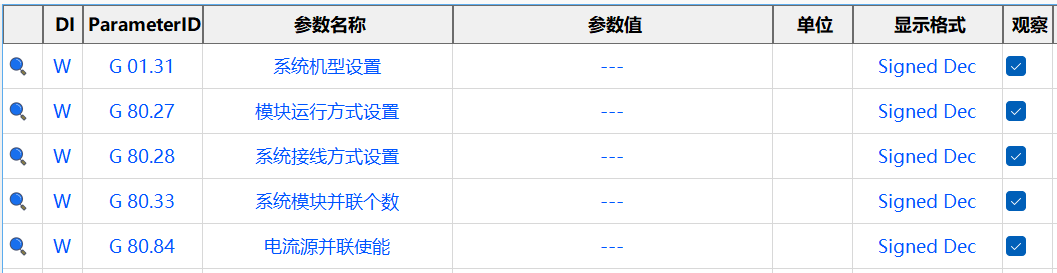

1. 参数设置

![](/media/202411/20241106142314177379.png)

1\.DI:W：可读写参数。R：只读参数。

2\.ParameterID:上位机寄存器地址。

3\.观察：勾选观察，该参数会在页面置顶。
