杭州地铁思科N7010核心交换机清灰建议v1

![](/media/202411/20241106142019786363.png)

文档资料信息

| 文档名称： | 杭州地铁思科N7010核心交换机清灰建议v1 |  |  |
| --- | --- | --- | --- |
| 准备者： | 吴成根，叶磊 | 准备日期： | 2024\-8\-30 |
| 接收者： |  | 接收日期： |  |

[杭州地铁思科N7010核心交换机清灰建议v1 1](#_Toc175928876)

[第1章 思科N7010现状及问题 3](#_Toc175928877)

[1\.1 现状 3](#_Toc175928878)

[1\.1\.1 硬件情况 3](#_Toc175928879)

[1\.2 存在问题 3](#_Toc175928880)

[第2章 N7010处理建议 5](#_Toc175928881)

[第3章 清灰方案 5](#_Toc175928882)

[3\.1 时间及人员 5](#_Toc175928883)

[3\.2 清灰方案 6](#_Toc175928884)

[3\.2\.1 准备工作 6](#_Toc175928885)

[3\.2\.2 清灰前工作 6](#_Toc175928886)

[3\.2\.3 开始清灰 6](#_Toc175928887)

[3\.2\.4 验证结果 6](#_Toc175928888)

[3\.2\.5 重复以上步骤清灰主设备 6](#_Toc175928889)

[3\.2\.6 注意事项 6](#_Toc175928890)

[3\.2\.7 文档记录 6](#_Toc175928891)

# 思科N7010现状及问题

目前地铁有2台思科N7010，承担核心交换业务。

## 现状

### 硬件情况

N7010：

| 槽位 | 类型 | 型号 | 备件情况 |
| --- | --- | --- | --- |
| 1 | 10/100/1000 Mbps Ethernet XL Module | N7K\-M148GT\-11L | 公司外区运维库有货 |
| 2 | 10/100/1000 Mbps Ethernet XL Module | N7K\-M148GT\-11L | 公司外区运维库有货 |
| 3 | 10 Gbps Ethernet XL Module | N7K\-M108X2\-12L | 公司外区运维库有货 |
| 4 | 10 Gbps Ethernet XL Module | N7K\-M108X2\-12L | 公司外区运维库有货 |
| 5 | Supervisor Module\-1X | N7K\-SUP1 | 公司外区运维库有货 |
| 6 | Supervisor Module\-1X | N7K\-SUP1 | 公司外区运维库有货 |

| 机箱矩阵 | 类型 | 型号 | 备件情况 |
| --- | --- | --- | --- |
| 1 | Fabric Module 1 | N7K\-C7010\-FAB\-1 | 公司无备件 |
| 2 | Fabric Module 1 | N7K\-C7010\-FAB\-1 | 公司无备件 |
| 3 | Fabric Module 1 | N7K\-C7010\-FAB\-1 | 公司无备件 |
| 4 | Fabric Module 1 | N7K\-C7010\-FAB\-1 | 公司无备件 |
| 5 | Fabric Module 1 | N7K\-C7010\-FAB\-1 | 公司无备件 |

| 风扇 |  | 备件情况 | 电源 |  | 备件情况 |
| --- | --- | --- | --- | --- | --- |
| 1 | N7K\-C7010\-FAN\-S | 公司外区运维库有货 | 1 | N7K\-AC\-6\.0KW | 公司外区运维库有货 |
| 2 | N7K\-C7010\-FAN\-S | 公司外区运维库有货 | 2 | N7K\-AC\-6\.0KW | 公司外区运维库有货 |
| 3 | N7K\-C7010\-FAN\-F | 公司外区运维库有货 | 3 | N7K\-AC\-6\.0KW | 公司外区运维库有货 |
| 4 | N7K\-C7010\-FAN\-F | 公司外区运维库有货 |  |  |  |

## 存在问题

个别板卡温度到达80\+摄氏度，可能存在设备的未知故障的风险。

| CORE\-1\# show environment temperature Temperature:\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-Module Sensor MajorThresh MinorThres CurTemp Status (Celsius) (Celsius) (Celsius) \-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-1 CPU (s4\) 115 95 39 Ok 1 Crossbar(s5\) 105 95 36 Ok 1 CTSdev4 (s9\) 115 105 57 Ok 1 CTSdev5 (s10\) 115 105 52 Ok 1 CTSdev7 (s12\) 115 105 50 Ok 1 CTSdev9 (s14\) 115 105 46 Ok 1 CTSdev10(s15\) 115 105 46 Ok 1 CTSdev11(s16\) 115 105 44 Ok 1 CTSdev12(s17\) 115 105 42 Ok 1 QEng1Sn1(s18\) 115 105 47 Ok 1 QEng1Sn2(s19\) 115 105 46 Ok 1 QEng1Sn3(s20\) 115 105 45 Ok 1 QEng1Sn4(s21\) 115 105 44 Ok 1 L2Lookup(s22\) 120 110 41 Ok 1 L3Lookup(s23\) 120 110 50 Ok 2 Crossbar(s5\) 105 95 38 Ok 2 CTSdev1 (s6\) 115 105 46 Ok 2 CTSdev3 (s8\) 115 105 47 Ok 2 CTSdev4 (s9\) 115 105 50 Ok 2 CTSdev5 (s10\) 115 105 45 Ok 2 CTSdev6 (s11\) 115 105 50 Ok 2 CTSdev7 (s12\) 115 105 44 Ok 2 CTSdev9 (s14\) 115 105 43 Ok 2 CTSdev10(s15\) 115 105 43 Ok 2 CTSdev11(s16\) 115 105 41 Ok 2 CTSdev12(s17\) 115 105 40 Ok 2 QEng1Sn1(s18\) 115 105 47 Ok 2 QEng1Sn2(s19\) 115 105 45 Ok 2 QEng1Sn3(s20\) 115 105 44 Ok 2 QEng1Sn4(s21\) 115 105 43 Ok 2 L2Lookup(s22\) 120 110 41 Ok 2 L3Lookup(s23\) 120 110 52 Ok 3 Crossbar(s5\) 105 95 44 Ok 3 QEng1Sn1(s6\) 115 105 59 Ok 3 QEng1Sn2(s7\) 115 105 58 Ok 3 QEng1Sn3(s8\) 115 105 56 Ok 3 QEng1Sn4(s9\) 115 105 57 Ok 3 QEng2Sn1(s10\) 115 105 59 Ok 3 QEng2Sn2(s11\) 115 105 58 Ok 3 QEng2Sn3(s12\) 115 105 56 Ok 3 QEng2Sn4(s13\) 115 105 57 Ok 3 CTSdev1 (s14\) 110 100 55 Ok 3 CTSdev2 (s15\) 110 100 50 Ok 3 CTSdev3 (s16\) 110 100 45 Ok 3 CTSdev4 (s17\) 110 100 47 Ok 3 CTSdev5 (s18\) 110 100 50 Ok 3 CTSdev7 (s20\) 110 100 52 Ok 4 Crossbar(s5\) 105 95 45 Ok 4 QEng1Sn1(s6\) 115 105 58 Ok 4 QEng1Sn2(s7\) 115 105 57 Ok 4 QEng1Sn3(s8\) 115 105 55 Ok 4 QEng1Sn4(s9\) 115 105 55 Ok 4 QEng2Sn1(s10\) 115 105 59 Ok 4 QEng2Sn2(s11\) 115 105 57 Ok 4 QEng2Sn3(s12\) 115 105 55 Ok 4 QEng2Sn4(s13\) 115 105 55 Ok 4 CTSdev1 (s14\) 110 100 48 Ok 4 CTSdev2 (s15\) 110 100 48 Ok 4 CTSdev3 (s16\) 110 100 47 Ok 4 CTSdev4 (s17\) 110 100 46 Ok 4 CTSdev5 (s18\) 110 100 50 Ok 4 CTSdev7 (s20\) 110 100 51 Ok 4 LkUpInt1(s22\) 115 105 71 Ok 4 LkUpInt2(s23\) 115 105 71 Ok 4 LkUpInt3(s24\) 115 105 72 Ok 4 LkUpInt4(s25\) 115 105 72 Ok 5 Intake (s3\) 60 42 19 Ok 5 EOBC\_MAC(s4\) 105 95 37 Ok 5 CPU (s5\) 105 95 33 Ok 5 Crossbar(s6\) 105 95 41 Ok 5 Arbiter (s7\) 110 100 45 Ok 5 CTSdev1 (s8\) 115 105 42 Ok 5 InbFPGA (s9\) 105 95 37 Ok 5 QEng1Sn1(s10\) 115 105 39 Ok 5 QEng1Sn2(s11\) 115 105 38 Ok 5 QEng1Sn3(s12\) 115 105 36 Ok 5 QEng1Sn4(s13\) 115 105 37 Ok 6 Intake (s3\) 60 42 19 Ok 6 EOBC\_MAC(s4\) 105 95 37 Ok 6 CPU (s5\) 105 95 35 Ok 6 Crossbar(s6\) 105 95 42 Ok 6 Arbiter (s7\) 110 100 42 Ok 6 CTSdev1 (s8\) 115 105 41 Ok 6 InbFPGA (s9\) 105 95 39 Ok 6 QEng1Sn1(s10\) 115 105 42 Ok 6 QEng1Sn2(s11\) 115 105 39 Ok 6 QEng1Sn3(s12\) 115 105 37 Ok 6 QEng1Sn4(s13\) 115 105 37 Ok xbar\-1 Intake (s2\) 60 42 28 Ok xbar\-1 Crossbar(s3\) 105 95 60 Ok xbar\-2 Intake (s2\) 60 42 28 Ok xbar\-2 Crossbar(s3\) 105 95 56 Ok xbar\-3 Intake (s2\) 60 42 29 Ok xbar\-3 Crossbar(s3\) 105 95 63 Ok xbar\-4 Intake (s2\) 60 42 29 Ok xbar\-4 Crossbar(s3\) 105 95 71 Ok xbar\-5 Intake (s2\) 60 42 28 Ok xbar\-5 Crossbar(s3\) 105 95 65 Ok | CORE\-2\# show env temperature Temperature:\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-Module Sensor MajorThresh MinorThres CurTemp Status (Celsius) (Celsius) (Celsius) \-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-\-1 CPU (s4\) 115 95 47 Ok 1 Crossbar(s5\) 105 95 42 Ok 1 CTSdev4 (s9\) 115 105 64 Ok 1 CTSdev5 (s10\) 115 105 58 Ok 1 CTSdev7 (s12\) 115 105 56 Ok 1 CTSdev9 (s14\) 115 105 52 Ok 1 CTSdev10(s15\) 115 105 52 Ok 1 CTSdev11(s16\) 115 105 48 Ok 1 CTSdev12(s17\) 115 105 47 Ok 1 QEng1Sn1(s18\) 115 105 54 Ok 1 QEng1Sn2(s19\) 115 105 53 Ok 1 QEng1Sn3(s20\) 115 105 51 Ok 1 QEng1Sn4(s21\) 115 105 51 Ok 1 L2Lookup(s22\) 120 110 45 Ok 1 L3Lookup(s23\) 120 110 58 Ok 2 Crossbar(s5\) 105 95 42 Ok 2 CTSdev1 (s6\) 115 105 52 Ok 2 CTSdev3 (s8\) 115 105 53 Ok 2 CTSdev4 (s9\) 115 105 57 Ok 2 CTSdev5 (s10\) 115 105 52 Ok 2 CTSdev6 (s11\) 115 105 57 Ok 2 CTSdev7 (s12\) 115 105 51 Ok 2 CTSdev9 (s14\) 115 105 50 Ok 2 CTSdev10(s15\) 115 105 50 Ok 2 CTSdev11(s16\) 115 105 47 Ok 2 CTSdev12(s17\) 115 105 47 Ok 2 QEng1Sn1(s18\) 115 105 55 Ok 2 QEng1Sn2(s19\) 115 105 53 Ok 2 QEng1Sn3(s20\) 115 105 51 Ok 2 QEng1Sn4(s21\) 115 105 51 Ok 2 L2Lookup(s22\) 120 110 46 Ok 2 L3Lookup(s23\) 120 110 59 Ok 3 Crossbar(s5\) 105 95 47 Ok 3 QEng1Sn1(s6\) 115 105 68 Ok 3 QEng1Sn2(s7\) 115 105 65 Ok 3 QEng1Sn3(s8\) 115 105 64 Ok 3 QEng1Sn4(s9\) 115 105 65 Ok 3 QEng2Sn1(s10\) 115 105 68 Ok 3 QEng2Sn2(s11\) 115 105 66 Ok 3 QEng2Sn3(s12\) 115 105 64 Ok 3 QEng2Sn4(s13\) 115 105 65 Ok 3 CTSdev1 (s14\) 110 100 58 Ok 3 CTSdev2 (s15\) 110 100 55 Ok 3 CTSdev3 (s16\) 110 100 50 Ok 3 CTSdev4 (s17\) 110 100 53 Ok 3 CTSdev5 (s18\) 110 100 58 Ok 3 CTSdev7 (s20\) 110 100 58 Ok 4 Crossbar(s5\) 105 95 48 Ok 4 QEng1Sn1(s6\) 115 105 66 Ok 4 QEng1Sn2(s7\) 115 105 64 Ok 4 QEng1Sn3(s8\) 115 105 62 Ok 4 QEng1Sn4(s9\) 115 105 63 Ok 4 QEng2Sn1(s10\) 115 105 66 Ok 4 QEng2Sn2(s11\) 115 105 64 Ok 4 QEng2Sn3(s12\) 115 105 62 Ok 4 QEng2Sn4(s13\) 115 105 63 Ok 4 CTSdev1 (s14\) 110 100 59 Ok 4 CTSdev2 (s15\) 110 100 56 Ok 4 CTSdev3 (s16\) 110 100 51 Ok 4 CTSdev4 (s17\) 110 100 53 Ok 4 CTSdev5 (s18\) 110 100 58 Ok 4 CTSdev7 (s20\) 110 100 60 Ok 4 LkUpInt1(s22\) 115 105 85 Ok 4 LkUpInt2(s23\) 115 105 84 Ok 4 LkUpInt3(s24\) 115 105 85 Ok 4 LkUpInt4(s25\) 115 105 84 Ok 5 Intake (s3\) 60 42 21 Ok 5 EOBC\_MAC(s4\) 105 95 47 Ok 5 CPU (s5\) 105 95 43 Ok 5 Crossbar(s6\) 105 95 45 Ok 5 Arbiter (s7\) 110 100 48 Ok 5 CTSdev1 (s8\) 115 105 50 Ok 5 InbFPGA (s9\) 105 95 43 Ok 5 QEng1Sn1(s10\) 115 105 45 Ok 5 QEng1Sn2(s11\) 115 105 42 Ok 5 QEng1Sn3(s12\) 115 105 40 Ok 5 QEng1Sn4(s13\) 115 105 41 Ok 6 Intake (s3\) 60 42 22 Ok 6 EOBC\_MAC(s4\) 105 95 45 Ok 6 CPU (s5\) 105 95 40 Ok 6 Crossbar(s6\) 105 95 45 Ok 6 Arbiter (s7\) 110 100 50 Ok 6 CTSdev1 (s8\) 115 105 48 Ok 6 InbFPGA (s9\) 105 95 44 Ok 6 QEng1Sn1(s10\) 115 105 46 Ok 6 QEng1Sn2(s11\) 115 105 45 Ok 6 QEng1Sn3(s12\) 115 105 41 Ok 6 QEng1Sn4(s13\) 115 105 43 Ok xbar\-1 Intake (s2\) 60 42 28 Ok xbar\-1 Crossbar(s3\) 105 95 59 Ok xbar\-2 Intake (s2\) 60 42 28 Ok xbar\-2 Crossbar(s3\) 105 95 53 Ok xbar\-3 Intake (s2\) 60 42 28 Ok xbar\-3 Crossbar(s3\) 105 95 60 Ok xbar\-4 Intake (s2\) 60 42 29 Ok xbar\-4 Crossbar(s3\) 105 95 71 Ok xbar\-5 Intake (s2\) 60 42 27 Ok xbar\-5 Crossbar(s3\) 105 95 64 Ok |
| --- | --- |

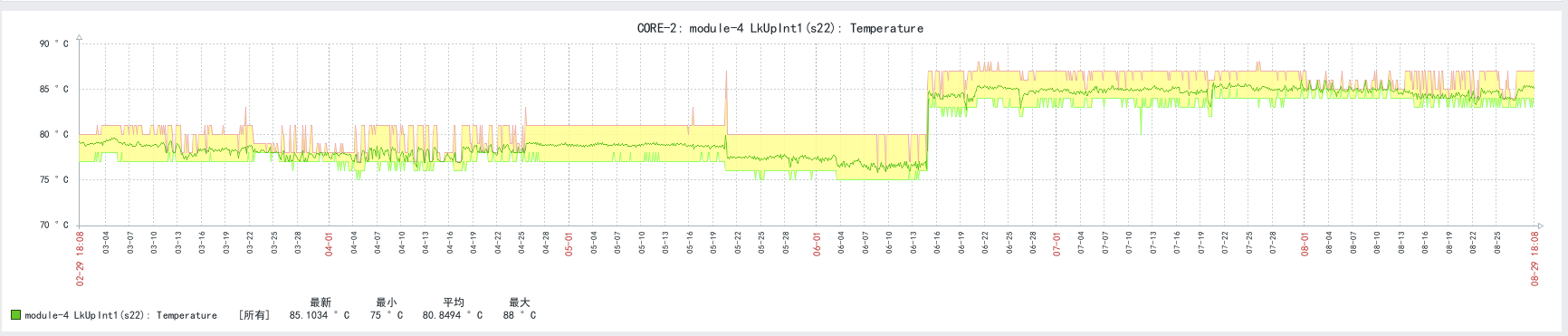

举例温度最高的一个监控项目module\-4 LkUpInt2(s23\)半年的数据，夏天温度最高86度，其他时间75\-80度不等。

![日程表描述已自动生成](/media/202411/20241106142019826504.png)

# N7010处理建议

因设备使用年限久远考虑灰尘对散热的影响，建议将设备下电拆机清灰作业。

# 清灰方案

## 时间及人员

计划于9月4日晚上20点开始清灰作业，预计一台设备清灰在2小时左右。一台清完上电后，设备稳定运行一至两周后再清理第二台设备。

现场人员：王东东、叶磊、徐杰豪

远程支持：王新刚

## 清灰方案

### 准备工作

* 重新打印线缆标签
* 保存设备最新配置
* 导出系统固件
* 导出系统授权

### 清灰前工作

* 在清灰前，检查两台N7010之间的接口、ospf邻居、bgp邻居、路由表等状态是否一致

### 开始清灰

* 重启设备
* 备机下电
* 检查网络业务是否正常
* 拆除各个板卡部件进行清灰
* 安装好后核对线缆标签后插入网线和光纤
* 上电

### 验证结果

* 确认设备各板卡是否正常
* 确认设备接口、ospf邻居、bgp邻居、路由表是否恢复到之前一致
* 验证上网和业务是否有问题。

### 注意事项

* 如清灰时发现故障后，暂停一切操作，并检查网络是否正常。等待备件维修。

### 文档记录

* 记录清灰过程中的所有关键步骤和结果，包括各个时间点、照片。
* 将清灰文档存档，以便将来参考或审计。

### 备件情况

* 杭州办暂无备件，N7K\-M148GT\-11L 、N7K\-M108X2\-12L 、N7K\-SUP1、N7K\-C7010\-FAN\-S、N7K\-AC\-6\.0KW其他省份备件库有现货，可以第二天调货，第三天到现场。其他备件采购需要2\-3天时间
